FZ160 电表采集终端
产品型号：FZ160/FBox160
产品分类：工业物联网采集
终端功能：电表采集终端
尺寸：88mm×37mm×59mm
关键特性
工业级设计&高可靠性
电表采集，支持MODBUS-RTU、DL/T645-97、DL/T645-2007电表协议
RS485/无线LoRa/无线4G输出
MODBUS/MQTT协议输出
220V供电
2P导轨式安装
下载规格书
规格参数
输入性能
RS485采集通道数1
采集通讯协议通用MODBUS-RTU；电表协议：DL/T645-1997、DL/T645-2007
采集设备数最大32个设备
采集位号数最多32个位号
输出性能
型号FZ160-C2200FZ160-C220CFBox160-C220E
输出接口RS485

LoRa无线

（FZMacPro无线协议， 433MHz，ISM全球免费频段，空旷环境通讯距离≥3000米）

4G无线（全网通，支持电信、移动和联通）
输出协议MODBUS-RTU

MODBUS

（接入无线LoRa网关， MODBUS-RTU和MODBUS-TCP协议输出）

MQTT通讯协议
通用性能
接口插入式接线端子（5.08间距）
配置接口RS485，默认1152008N1
供电220VAC
功耗0.3W
外壳2P导轨式，塑料88mm×37mm×59mm（不含天线与电气连接器）
安装方式导轨安装
工作环境-10~65℃；0%RH~90%RH（非结露）
存储条件-20~80℃；0%RH~90%RH（非结露）
尺寸详情

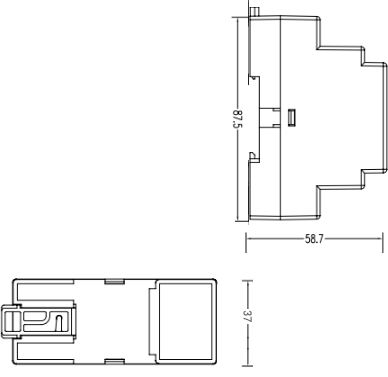

本产品为室内安装仪表，尺寸88mm×37mm×59如下图：



产品选型
名称
型号
描述

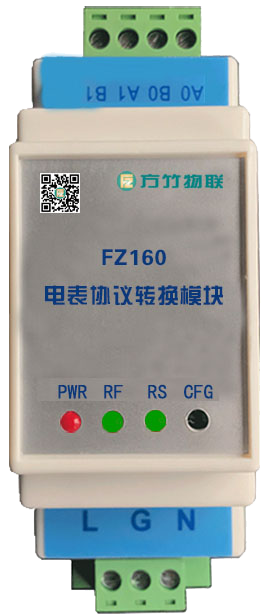

电表采集终端FZ160- C2200电表数据采集，RS485接口MODBUS-RTU协议输出，导轨式220V供电

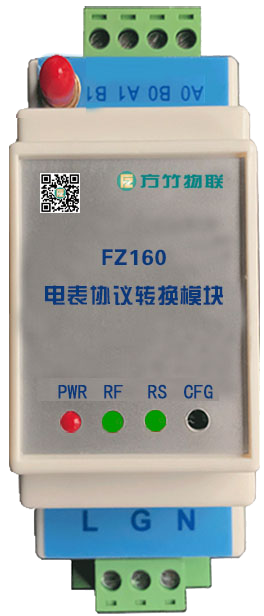

FZ160- C220C电表数据采集，LoRa无线上传，接入LoRa网关实现MODBUS协议输出，导轨式220V供电

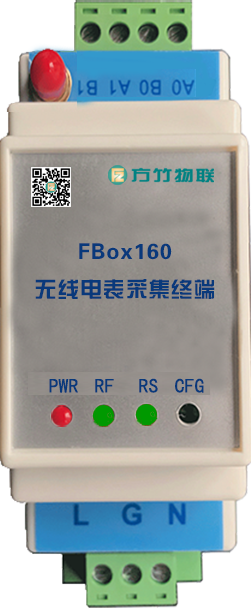

FBox160- C220E电表数据采集，4G无线上传，MQTT协议接入IOT平台，导轨式220V供电
